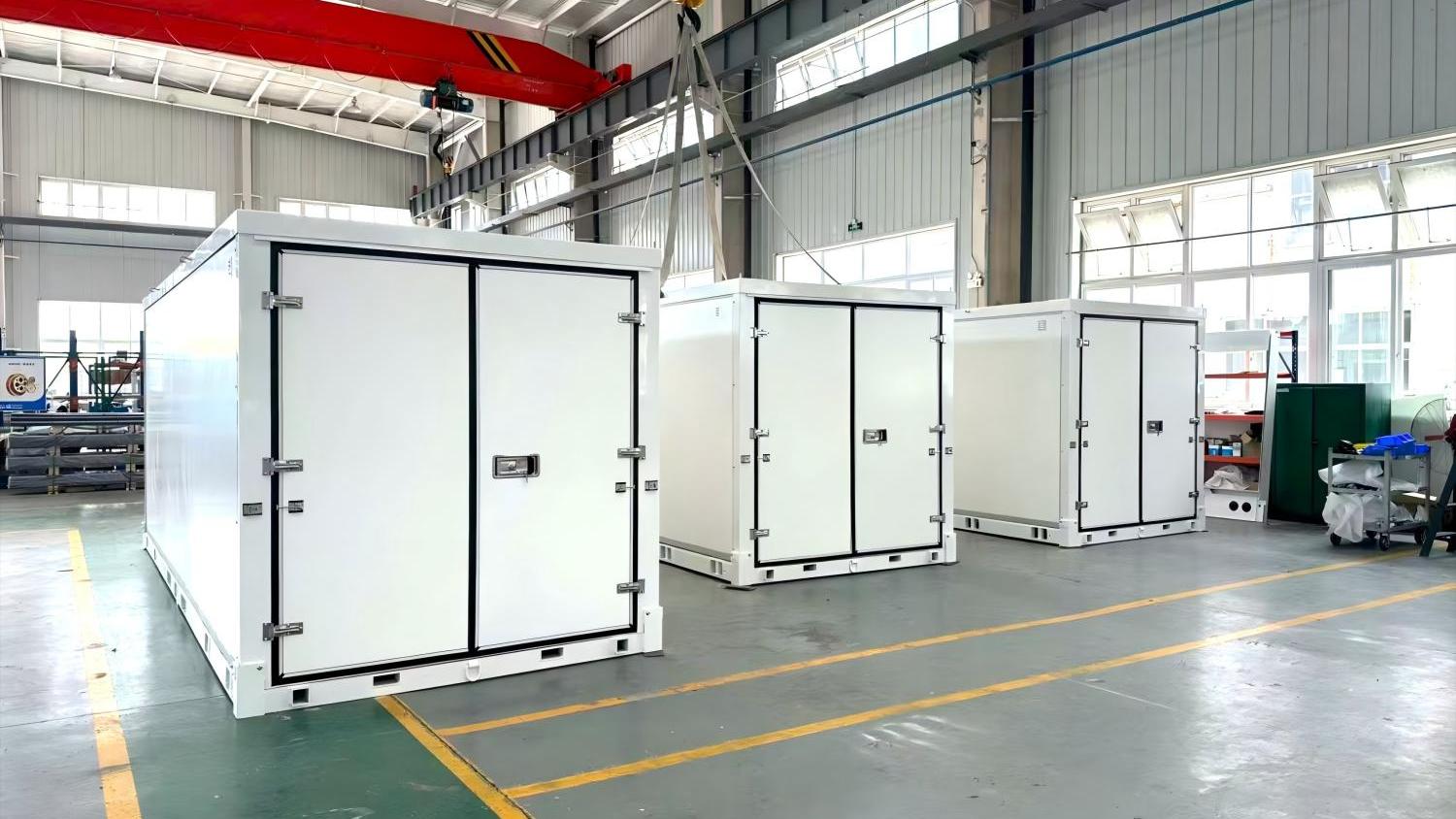

FRPサンドイッチパネルが輸送用途で人気がある理由

車両システムにおける FRP サンドイッチ パネルの構造定義

密度が 60 ～ 120 kg/m3 の PP ハニカム コアなどのコア層はスキンの間に配置され、ポリウレタンまたはエポキシ接着剤システムを使用して接着され、連続的な荷重伝達界面が形成されます。-

輸送条件下での荷重伝達機構

車両の走行中、パネルは道路の振動、荷物の移動、フレームのねじれなどによる曲がりにさらされます。サンドイッチ構造では、FRP スキンは反対側の表面に発生する引張応力と圧縮応力に抵抗し、コア層はパネルの厚さ全体にせん断応力を伝達します。

この機能の分離により、バルク材料の強度への依存が軽減され、耐荷重性が構造幾何学的形状に移されます。

輸送用パネルで軽量化が重要な理由

輸送メーカーはパネル重量をサブシステム レベルで評価します。パネル重量は以下に直接影響するためです。最大積載量、燃料またはエネルギー消費量、サスペンション荷重分散、および設置時の取り扱い要件。

ソリッドパネルは、断面全体の材料の厚みを増やすことで剛性を実現します。-対照的に、サンドイッチ パネルは、薄い FRP スキンを維持しながらコア層を拡張することで構造の深さを増し、パネル内の固体材料の総体積を減らします。

パネルセクションあたり 10 平方メートルを超える大型トレーラーの側壁では、パネル質量が 10 ～ 15% 減少しただけでも、組み立て中の吊り上げ装置の要件が変わり、運転中のシャーシの負荷が軽減されます。

輸送用パネルにおけるPPハニカムコアの役割

PP ハニカム コアは、熱接着と膨張によって六角形のセル構造に加工されたポリプロピレン シートから製造されます。パネルアセンブリでは、ハニカム構造が垂直セル壁を通してせん断荷重を分散させながら、材料の質量を減らす内部空隙を維持します。

HolyCore がプロデュースPPハニカムコア大判パネル切断用の制御された密度勾配と寸法公差調整により、トラックやトレーラーのパネル製造で使用される自動ラミネートおよび CNC トリミング生産ラインにシームレスに統合できます。{0}

輸送パネル製造ラインへの統合

1. 皮膚の形成:ロール ラミネートまたはハンド レイアップを使用した FRP スキンの形成。-

2. コアの配置:CNC カット PP ハニカム シートを使用したコアの配置と寸法調整。{0}

3.接着プロセス:ローラーコーティングまたはスプレーシステムによる接着剤の塗布。

4. プレス段階:制御された圧力で真空または油圧プレスして、接着剤を強制的に浸透させます。

5. 硬化段階:熱または常温硬化。温度は通常、ポリウレタン システムの場合は 20 ～ 60 度以内、エポキシの場合はそれ以上です。

HolyCore は、パネル ネスティング レイアウト用にプレカットされたコアを提供します。これにより、ラミネート時のトリミングの無駄が削減され、連続生産環境での位置合わせ精度が向上します。{0}

輸送サービス条件におけるパフォーマンス行動

輸送用パネルは、次のような厳しい環境要因が組み合わさった状態で動作します。

FRP スキンは機械的衝撃に対する表面保護を提供し、PP ハニカム コアは繰り返しの荷重下でも構造的間隔を維持します。冷凍車両用途では、熱サイクルによって膨張と収縮の応力が発生するため、非常に安定した接合が必要です。露出したハニカムセルへの水の浸入を防ぐために、設置中にエッジシーリングが体系的に適用されます。

ホーリーコア

交通パネルプロジェクトにおけるエンジニアリングサポート

HolyCore は、独立した構造シートではなく輸送パネル生産ライン向けに特別に設計された特殊な PP ハニカム コア材料を提供します。供給構造は以下を完璧にサポートします。
